ZF27-1100（L）/Y6300-50型氣體絕緣金屬封閉開關設備
一、產品描述及功能優勢
1、公司通過引進國外先進技術，成功研制出ZF27-1100（L）/ Y6300-50型氣體絕緣金屬封閉開關設備（GIS）；
2、設備由斷路器、隔離開關、接地開關、電流互感器、母線、套管、避雷器組成。額定電流6300A、額定短路開斷電流50kA，額定短路開斷電流下的累計開斷次數達到16次隔離開關、母線通流能力達到8000A，代表了世界同類產品的最高水平；

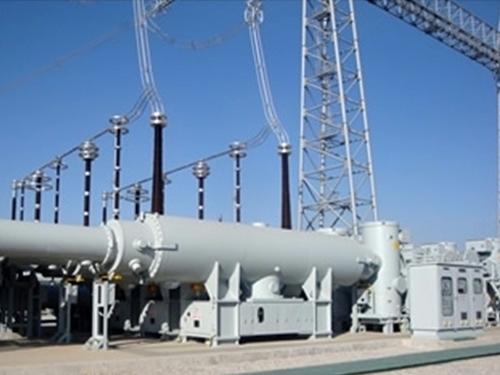

3、在中國首個特高壓交流試驗示范工程中，平高電氣成功研制出國內首臺（套）1100kV GIS開關設備，圓滿完成了晉東南變電站2個間隔1100kV GIS的供貨任務，并安全投入運行，為特高壓交流試驗示范工程的順利建設、運行提供了有力保障。
二、產品技術參數表
參數名稱 | 單位 | 參數值 | |
額定電壓 | kV | 1100 | |
額定電流 | A | 6300（隔離開關、母線8000） | |
額定短時耐受電流 | kA | 50 | |
額定峰值耐受電流 | kA | 135 | |
額定短時工頻耐受電壓（有效值） | 相對地 | kV | 1100 |
斷口間 | kV | 1100（+635） | |
額定操作沖擊耐受電壓（峰值） | 相對地 | kV | 1800 |
斷口間 | kV | 1675（+900） | |
額定雷電沖擊耐受電壓（峰值） | 相對地 | kV | 2400 |
斷口間 | kV | 2400（+900） | |
SF6氣體額定壓力（20℃）表壓 | 斷路器 | MPa | 0.65 |
其余氣室 | MPa | 0.45 | |
額定短路持續時間 | | S | 2 |
SF6氣體年漏氣率 | | % | ≤0.5% |
